220v/110v ac ventilador/regulador de temperatura inteligente do motor e tensão

Modelo do produto: JAF22012M

Este regulador é apropriado para os motores de fã da c.a. 220v/110v 50hz e 60hz. O governador pode controlar a tensão de saída de acordo com a temperatura monitorada, de modo a realizar o controle de velocidade do ventilador/motor

Quando a temperatura é mais baixa do que o valor de temperatura inicial definido, o regulador controla o ventilador para parar ou manter uma baixa velocidade,

Quando a temperatura é maior do que o conjunto de temperatura de velocidade total, o ventilador é executado em velocidade máxima,

Quando a temperatura está entre a temperatura de arranque e a temperatura de velocidade máxima, a velocidade do ventilador aumenta à medida que a temperatura aumenta e diminui à medida que a temperatura diminui, de modo a alcançar a finalidade de controle de temperatura inteligente, economia de energia, redução de ruído e redução de emissão.

Além da regulação da velocidade do ventilador, este produto também pode realizar outras aplicações estendidas baseadas no controle de temperatura da saída de tensão ca, tais como o controle de temperatura escurecimento/ajuste de potência, etc.

1. as principais funções e parâmetros técnicos do produto

1. solução de grau industrial, chip de tiristor de alta tensão e alta corrente integrado, desempenho estável, pode ser usado com confiança em cenas industriais ao ar livre

2. design de tensão larga, adaptável 220v/110v/50hz/60hz corrente alternada, corrente de saída máxima 3a (600w)

3. com indicação de tubo digital led, exibição de temperatura em tempo real, com chaves, você pode facilmente definir vários parâmetros

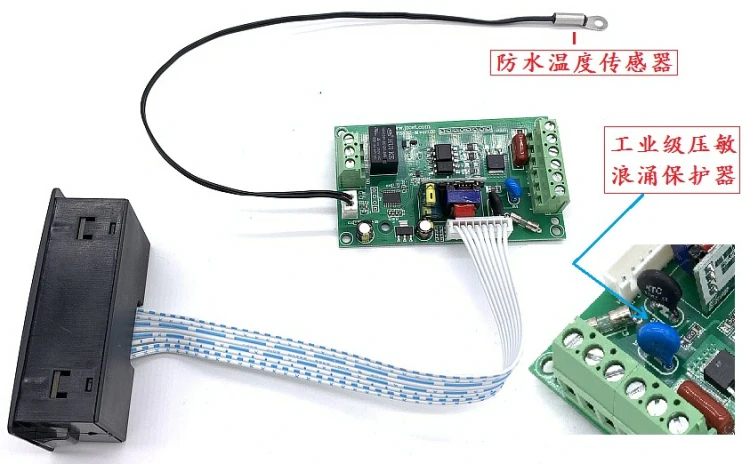

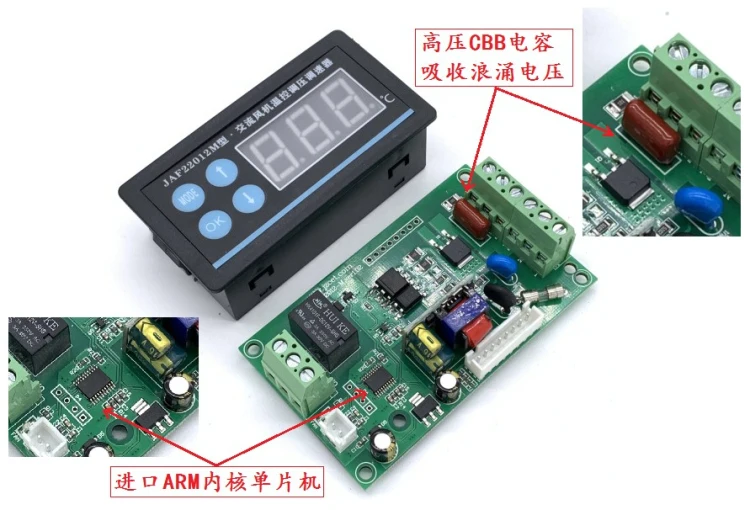

4. fusível embutido, corrente de absorção de surtos rc, circuito de proteção contra curto-circuito da fonte de alimentação

5. suporte dois modos de trabalho: modo de ventilador sem parar e modo de desligamento

6. vem com uma saída de relé de aviso de alta temperatura (contato seco), quando a temperatura excede o limite de alta temperatura definido, o relé será fechado

7. a faixa de medição de temperatura é-9 99 99 ?, e a precisão de controle de temperatura é 1 1 ?

8. a instalação do trilho do guia, apropriada para o uso em vários armários exteriores

9. clientes em massa, aceitar personalização da função

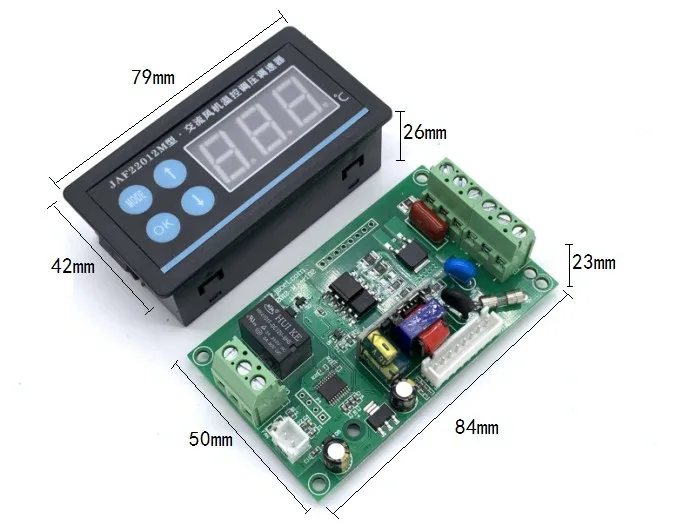

2. tamanho do produto

O método de instalação da placa-mãe é 4 3mm através de furos, a distância do furo é 78mm * 44mm,

A tela é instalação embutida, o tamanho de abertura é 76mm * 40mm

O cabo padrão do monitor é 20cm, se você precisar de outros tamanhos, você pode entrar em contato com o serviço ao cliente para a personalização

3. Cheap Peças e Acessórios

3. instruções para o uso de botões

O painel tem 4 botões para exibir a temperatura em tempo real. Através dos botões, você pode definir a temperatura de partida do ventilador, temperatura de velocidade total, temperatura de alarme, modo de trabalho e outros parâmetros

3.1 definir a temperatura de início e velocidade total do ventilador

No estado de espera, o painel exibe o valor de temperatura atual, pressione o botão de modo uma vez, o tubo digital exibe l30, l representa a temperatura de início e 30 representa o valor de temperatura. Pressione as teclas para cima e para baixo para ajustar o valor da temperatura inicial. Depois que o ajuste é concluído, pressione a tecla ok para confirmar.

No estado de espera, o painel exibe o valor de temperatura atual, pressione o botão de modo duas vezes, o tubo digital exibe h50, h representa a temperatura de velocidade total, 50 representa o valor da temperatura, pressione as teclas para cima e para baixo para ajustar o valor da temperatura da velocidade total, depois que o ajuste é concluído, pressione a tecla ok para confirmar

* Depois que a configuração da temperatura é concluída, o governador controlará automaticamente a velocidade do ventilador de acordo com os parâmetros de temperatura recém ajustados.

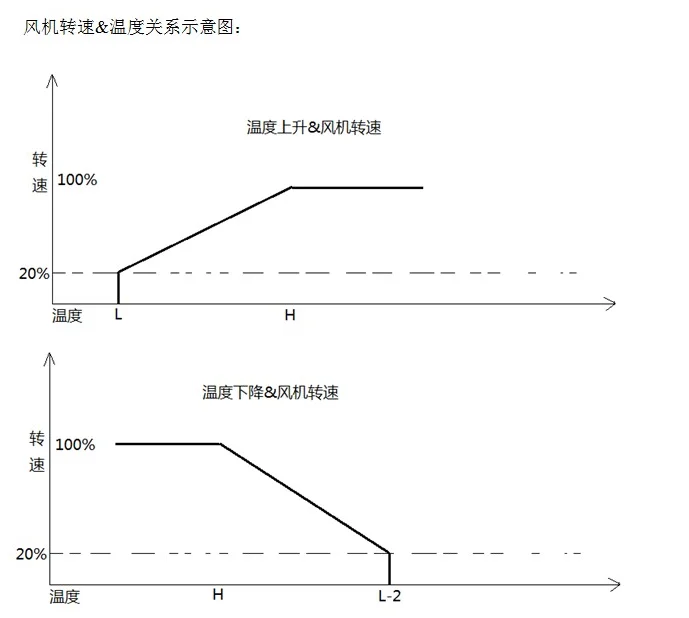

* Diagrama esquemático da relação entre a temperatura e a velocidade do ventilador

4. Peças e Acessórios

3.2 definir o modo de trabalho do governador

O governador suporta dois modos de trabalho, um é o modo de desligamento e o outro é o modo de velocidade mínima;

No modo de desligamento, quando a temperatura real é menor ou igual à temperatura de início definida L-2 °c, o governador controlará o ventilador para parar;

No modo de velocidade mínima, quando a temperatura real é menor do que a temperatura de partida definida, o governador controlará o ventilador para manter a velocidade mínima sem desligar o ventilador.

No estado de espera, pressione o botão de modo 3 vezes, e o tubo digital exibe p01. Neste momento, pressione os botões para cima e para baixo para ajustar o modo de trabalho da placa-mãe. P00 representa o modo de desligamento, p01 representa o modo de velocidade mínima, pressione o botão ok para confirmar

3.3 definir o valor do alarme de temperatura

No estado de espera, pressione o botão de modo 4 vezes, e o tubo digital exibe b60. Neste momento, pressione as teclas para cima e para baixo para ajustar o valor do alarme de temperatura. O padrão b60 significa que quando a temperatura é superior a 60 °c, o relé de bordo é ativado.

* Esta função pode ser considerada como um interruptor de controle de temperatura independente, que é usado principalmente para alertar a temperatura sobre-limite de aviso. Pode conduzir diretamente o contator da c.a. ou cooperar com o plc/computador industrial.

* Parâmetros de relé: tensão máxima 250v, corrente máxima 3a

5. de Tensão Interruptor de Controle de Velocidade

* Quando a temperatura é menor do que o valor do alarme ajustado, o terminal com e nenhum terminal do relé são desconectados e o terminal nc é fechado

* Quando a temperatura excede o valor ajustado do alarme, o terminal com e terminal nc do relé são desconectados e o nenhum terminal é fechado

3.4 definir a velocidade mínima do ventilador (definir a tensão de saída mínima do governador)

No estado de espera, pressione o botão de modo 5 vezes, o tubo digital exibe exx, xx representa o conjunto de engrenagem de tensão de saída mínima (não o valor de tensão), o padrão de fábrica é 55,

* A tensão de partida mínima para os fãs de diferentes fabricantes é diferente. Alguns exigem muito alta tensão, e alguns são relativamente baixos. No uso real, se você achar que o governador não pode iniciar o ventilador normalmente, você pode aumentar o valor deste parâmetro.

Quatro. Instruções para uso

1. conecte a fonte de alimentação do governador e a fiação do ventilador de acordo com as instruções de interface

2. conecte a sonda de temperatura no governador e fixe a parte de metal da sonda na parte de aquecimento

3. ligue a energia, o governador irá ajustar a velocidade do ventilador de acordo com a temperatura detectada pela sonda de temperatura

4. preste atenção para verificar se a fiação está correta durante a instalação

* Tome a faixa de temperatura padrão de fábrica do governador como um exemplo, a faixa de temperatura padrão de fábrica do governador é l = 30 30, h = 50 50, quando a temperatura atual for maior ou igual a 30 ?,

O regulador de velocidade ajusta a velocidade do ventilador em uma proporção linear. À medida que a temperatura aumenta, a velocidade do ventilador também aumentará. Quando a temperatura é maior do que 50 °c, o ventilador torna-se a velocidade máxima.

Quando a temperatura cai para 28 °c (L-2), o regulador desliga o ventilador

* A tensão de alimentação do governador deve ser a mesma que a tensão nominal do ventilador. Quantos volts o ventilador é, a fonte de alimentação deve usar quantos volts!

* Quando vários ventiladores estão conectados, a tensão dos ventiladores conectados ao governador deve ser a mesma, não um 220v, um 110v

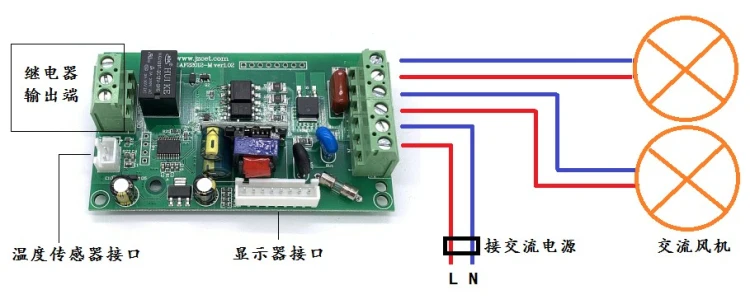

Diagrama de fiação:
